功能及主要技術參數：
1、額定工作電壓 Vn：AC 220V±10%
2、額定工作電流 In：(16A,25A,32A,40A)
3、漏電保護：
額定漏電動作電流：30mA
額定漏電不動作電流：15mA
漏電保護動作時間：<0.1S
4、過壓保護：
過壓動作保護電壓值：265±10 V
過壓動作保護時間：≤5S
5、欠壓保護：
欠壓動作保護電壓值：165±10V
欠壓動作保護時間：≤5S
6、過載保護：
額定過載動作電流：1.15In
7、短路保護：
額定短路動作電流 5In
短路動作時間：<0.1s
8、防雷保護：
①、標稱放電電流：（8／20μs）≥5KA
②、限制電壓：（8／20μs）≤900V。
③、響應時間：≤25nS。
9、使用環境條件：
A、環境溫度：-25℃~40℃，
B、相對濕度： 10%~90% 。
C、海拔高度不超過：2500m。
D、使用場所應具有防雨設施。
安裝方法
1、把智能斷路器扣在安裝垂直導軌上。
2、智能斷路器的上端為220V輸入端，下端為負載輸出端，L-IN接輸入火線，N-IN接輸入零線。
使用方法

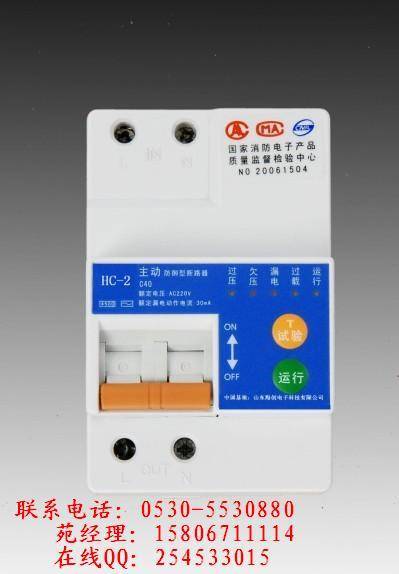

智能斷路器面板的上部為工作狀態指示燈。右下角為操作鍵,可對智能斷路器進行操作。
①故障指示（為紅燈）：在線路出現故障時相應指標燈亮。
②運行指示：（綠色燈）在“運行”燈滅時為切斷輸出，在“運行”燈亮時，表示輸出電源（合閘）
③“測試”鍵為漏電功能測試，以確認智能斷路器的功能完好。一般1月1次。
④“運行/停止”鍵：按一次此鍵會切換一種狀態，在“運行”燈亮時按一次此鍵，可以切斷輸出，同時“運行”燈滅， 在“運行”燈滅時按一次此鍵，“運行”燈亮，同時合上手柄，可切換到運行狀態。
⑤在連接好電源及負載線后上電，智能斷路器會自檢，面板上指示燈循環亮五次。智能斷路器將自動轉入運行狀態，輸出電源。
