各個終端設備的工作，都是在網絡交換機的指揮下，協調工作。終端設備的聯絡是通過通信信令來完成，從物理層上講，是通過網線(總線)連接在一起。目前，比較流行的現場總線有RS485總線、CAN總線、Lonwork等，性價比較優的是RS485總線，在不接中繼的情況下，它能以9600BPS通信速率傳送1200m，性能穩定可靠，因而大多數智能對講系統采用該總線聯網。樓宇對講吉林樓宇對講黑龍江樓宇對講遼寧樓宇對講樓宇可視對講江蘇樓宇對講安徽樓宇對講

    主干網上的設備，如圍墻機、管理機、主機等均分配一個ID號，即通信聯絡地址。主干網對講線，一般都是用一芯線(地線除外)，是一種半雙工方式。視頻用一根同軸電纜。如果要求有多對訪客住戶同時進行對講(所謂多通道)，則必須增加音頻線和視頻線。

    主機(副機)與分機一般不能直接連接，中間必須增加解碼器，這有利于系統的穩定和增強抗干擾能力。

    主機(副機)與解碼器均通過一個叫做網絡聯接器的設備在弱電井內連接，解碼器與解碼器之間總線方式或是星型方式連接。每個解碼器也有一個ID號，是主機與之通信的聯絡地址。

    主機與解碼器之間的連線，叫樓內總干線，所用電纜芯數因廠家不同而有所區別，如慧銳通R2系統用四芯線，其功能為：二芯為音頻線，一芯為可視對講線，當圍墻機、主機(副機)呼叫住戶時，用此線對講，另一芯為非可視對講線，當總管理機、分管理機或棟管理機與住戶對講時，用此線對講。由于有兩芯對講線，實現了樓內對講雙通道，減少了占線幾率。剩下的兩芯，一為GND，另一為數據通信線，如開鎖、報警等均用此線傳遞信息。

    每個解碼器有八個端口，每個端口接一個住戶分機。

    解碼器與分機，是通過一條多芯電纜(3～8芯)連接，所用芯數由分機功能而定，普通安防對講系統，只需3芯;如果分機具有數字短信接收功能，則必須多配匹一芯，用于數字短信DMA傳送，提高傳送數據效率。

    整個系統的神經中樞屬網絡交換機。我們以圍墻機呼叫住戶為例說明一次完整的呼叫對講活動。訪客從圍墻機鍵盤輸入住戶地址，按確認鍵后，圍墻機先做通信沖突檢查后，向網絡交換機發出通信請求，交換機收到圍墻機“請求”后，立即發出“同意請求”的應答給圍墻機，圍墻機馬上發出自己要呼叫的住戶地址及自身的“姓名”。交換機根據圍墻機的要求，詢問被訪住戶分機的主機，主機查清被訪分機狀態，立即向交換機“匯報”，交換機據主機匯報結果，反饋信息至圍墻機。若線路與被訪分機都空閑，則圍墻機開始發出回鈴聲并在屏上顯示已呼通住戶信息，此時被呼分機也開始振鈴或語音提示，告訴主人，有人在圍墻處呼叫。若主人摘機或按免提鍵，便能對講，對講過程中，主人按開鎖鍵能開啟圍墻機電鎖。

    三、智能對講分機

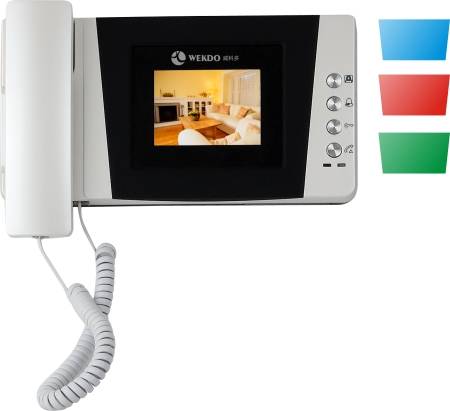

    小區智能化對講的最終體現之一，就是分機。它的功能表現為智能化的程度。

    除了可視對講、開鎖外，現行的產品還具有如下特色：

    1)觸摸操作：

    采用觸摸操作方式，有兩大理由：A考慮到外型美觀，操作按鍵受結構限制;B在全中文的提示下，“智能化產品，傻瓜式操作”成為可能。

    2)無線遙控：

    遙控分為兩種，一種是RF遙控，另一種是紅外線遙控，兩者各有各的優勢。RF遙控，采用民用頻段(315M，433M)電磁波發送，傳送距離遠，穿透能力強，接收方案一般采用超外差或超再生方式，超外差接收靈敏度高(-110db)，性能穩定，使用壽命長。

    紅外線遙控，有方向性，不能穿透物，傳輸距離在5m內，被干擾誤碼率低。分機上裝有遙控接收裝置，方便撤/布防操作，有的還用于緊急報警、消警等。

    3)智能卡撤防：

    按常規，要求撤防時，需要輸入撤防密碼，比較麻煩。主人只需刷特定的智能卡，便能撤防。用智能卡撤防，有利于“一卡通”。

    4)接收短信：

    分機接收短信有兩種方案：一是視頻短信，即當住戶看短信時，中心電腦將短信內容以視頻信號輸出，該方案的弱點是占用對講通道，保密性差;另一種是數字短信，即中心電腦將短信內容用數據通信方式傳送至分機，它的優點是速度快，保密性好，不占用對講通道。

    5)索取短信：
