| 有效期 | 長期 |
|---|---|
| 類 別 | 機械 - 環保設備 |
| 規格型號 | PXYM |
| 產品數量 | 1000 |
| 地區 | |
| 詳細鏈接 |

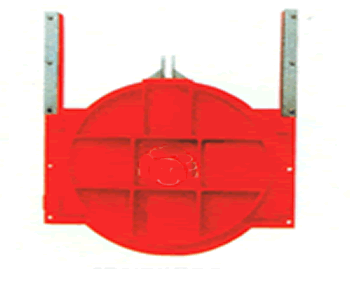

鑄鐵鑲銅圓閘門產品概述：
鑄鐵鑲銅圓閘門是我國積極吸收國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。
鑄鐵鑲銅圓閘門結構特點：
鑄鐵鑲銅閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門，鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格齊全，適用性廣等特點，可根據客戶需要選配手動啟閉機或手電兩用啟閉機。
|
型號 |
通徑DN |
A |
A1 |
B |
B1 |
C |
D1 |
E |
H |
b |
φd |
4-φd1 |
|
ZMY-300 |
300 |
407 |
300 |
150 |
75 |
200 |
320 |
44 |
562 |
20 |
16 |
4-φ22 |
|
ZMY-400 |
400 |
524 |
400 |
206 |
122 |
256 |
420 |
51 |
750 |
25 |
20 |
4-φ25 |
|
ZMY-500 |
500 |
644 |
500 |
236 |
135 |
312 |
520 |
60 |
870 |
25 |
20 |
4-φ25 |
|
ZMY-600 |
600 |
764 |
600 |
255 |
152 |
368 |
620 |
60 |
983 |
25 |
20 |
4-φ26 |
|
ZMY-700 |
700 |
884 |
700 |
280 |
158 |
430 |
724 |
74 |
1262 |
30 |
25 |
4-φ28 |
|
ZMY-800 |
800 |
984 |
800 |
280 |
158 |
478 |
824 |
74 |
1392 |
30 |
25 |
4-φ28 |
|
ZMY-900 |
900 |
1105 |
900 |
340 |
170 |
525 |
928 |
105 |
1750 |
30 |
25 |
4-φ32 |
|
ZMY-1000 |
1000 |
1205 |
1000 |
370 |
190 |
590 |
1030 |
110 |
1828 |
35 |
30 |
4-φ32 |
|
ZMY-1200 |
1200 |
1425 |
1200 |
405 |
220 |
695 |
1232 |
115 |
2182 |
35 |
30 |
4-φ32 |
|
ZMY-1500 |
1500 |
1766 |
1500 |
425 |
225 |
840 |
1536 |
115 |
2933 |
80 |
30 |
4-φ32 |
