為了適應電力行業脫硫除塵的需要，公司新開發了脫硫石灰石粉的生產及整套生產設備的制造，超壓梯形磨粉機由于產量大、效率高——已成為電廠脫硫石灰石粉加工首選設備。

具有國際先進水平的中國最新專利產品—超壓梯形磨粉機，歷經我公司專家多年潛心研制及創新性的開發，根據磨機用戶的使用與建議，在高壓懸輥磨粉機的基礎上更新改進設計而成，為廣大的國內外用戶提供了一種最新型、高效、節能的高細制粉設備，該機型采用了梯形工作面、柔性連接、磨輥聯動增壓等五項磨機專利技術，開創了超壓梯形磨粉機的世界最高水平。
     超壓梯形磨粉機工作原理：主機通過減速機帶動中心軸轉動，軸的上端聯結著梅花架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞磨環公轉，磨輥本身因摩擦作用而自轉。梅花架下裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。
     選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。合格的成品粉子通過葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨。當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體壁收縮向中心移動至錐底時形成一個旋轉向上的氣流圓柱，這時粉子掉落被收集。收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔離開，如不裝鎖粉器或鎖粉器的舌板吻合不嚴就會造成不出粉或出粉少，嚴重影響整機產量。

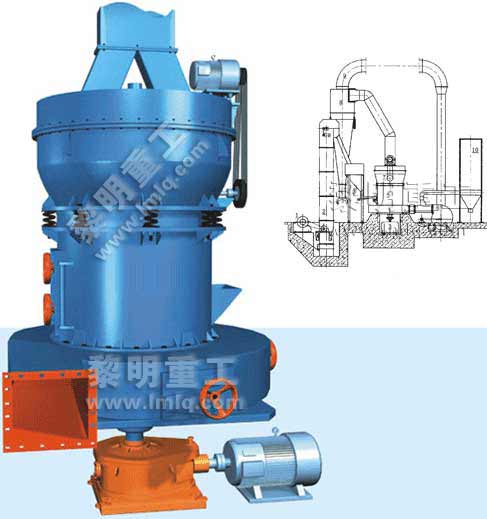

超壓梯形磨粉機整套設備組成：
     TGM系列超壓梯形磨粉機整套設備由主機、高密度選粉機、連接管道、高效節能離心引風機、方箱布袋除塵器、破碎機、畚斗提升機、儲料斗、電磁振動給料機、電控柜等組成。
超壓梯形磨粉機用途：超壓梯形磨粉機主要適用于冶金、建材、化工、礦山、高速公路建設、水利水電、耐火材料、鋼鐵等行業礦產品物料的粉磨加工，可加工石英、長石、方解石、滑石、重晶石、螢石、稀土、大理石、陶瓷、鋁礬土、鐵礦、銅礦、氧化鐵紅、鋯英砂、礦渣、水泥熟料、活性炭、白云石、花崗巖、石榴子石、氧化鐵黃、化肥、復合肥、粉煤灰、煤、菱美砂、氧化鉻綠、金礦、紅泥、粘土、高嶺土、焦碳、煤矸石、瓷土、藍晶石、氟石、膨潤土、麥飯石、頁巖、玄武巖、石膏、石墨、碳化硅、保溫材料等莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料。

     超壓梯形磨粉機與傳統磨機比較的性能優點：
1.創新性的磨輥與磨環設計。與雷蒙磨相比，將磨輥與磨環設計成多級階梯狀，降低了物料在梯形磨輥與磨環之間的下滑速度，延長了對物料的碾壓時間，提高了成品的細度和產量。
2.高效的平衡加壓彈簧。梯形磨汲取雷蒙磨與懸輥磨的優點，將磨輥總成通過拉桿及水平放置的彈簧聯結到一起，其產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗，提高了設備的使用壽命。
3.主機與選粉機采用軟聯結，減震彈簧與密封帶即減輕了震動和噪音，也避免了共振。
4.高密度、高精度葉輪裝置。
5.高效節能的離心引風機。風機在磨粉機的整個運轉過程中，起到了至關重要的作用，梯形磨采用高效的葉輪式節能風機，效率比直葉片式風機大大提高。
6.與雷蒙磨相比，該專利產品使得選粉機葉片的端部與殼體的間隙調整方便、快捷，大大提高了成品的精度。

超壓梯形磨粉機技術參數：
